電動叉車FB20R
優良的產品性能
采用橫置式驅動單元
噪音低、效率高、可靠性好、便于整車低重心設計
大功率,大扭矩交流驅動電機
免維護、無碳刷,使用壽命長。
驅動電機為全封閉結構,防護等級為IP54,防塵防潮??蛇m應冷庫等惡劣的環境使用。
該電機散熱快,有利于電機長時間工作。
能量回沖:剎車時能量回充效率30%,節省電量消耗,提高電池的使用時間。
具有轉向優先功能
轉向輕便、節能環保、直線行駛時減少起伏
方便、舒適的操縱設計
集成式車燈開關與轉向信號桿
ABS駕駛臺儀表板經久耐用,漂亮美觀,內嵌的進口儀表布置合理
可選配
鋰電池,電磁閥控制液壓系統,座椅扶手箱操縱系統,蓄電池側拉,控制器,冷庫用車,實芯胎,豐田座椅等
型號 | FB20R-I | FB20R-II | FB20R-III | |
標準型半交流 | 標準型全交流 | 高性能全交流 | ||
驅動方式 | 電動(蓄電池) | 電動(蓄電池) | 電動(蓄電池) | |
駕駛方式 | 坐駕 | 坐駕 | 坐駕 | |

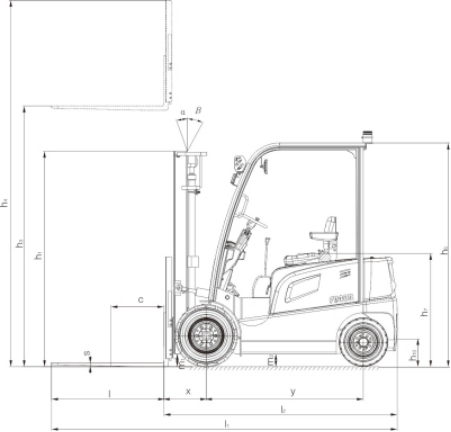

額定載荷 | Q(kg) | 1500 | 2000 | 2500 |
載荷中心距 | c(mm) | 500 | 500 | 500 |
前懸距 | x(mm) | 395 | 395 | 395 |
軸距 | y(mm) | 1480 | 1480 | 1480 |
自重 | kg | 3315 | 3315 | 3375 |
軸負載,滿載時前/后軸 | kg | 4730/585 | 4730/585 | 4790/645 |
軸空載,空載時前/后軸 | kg | 1545/1755 | 1545/1755 | 1605/1815 |
輪子 | 充氣/實芯 | 充氣/實芯 | 充氣/實芯 | |
輪子尺寸-前輪 | mm | 6.50-10 | 6.50-10 | 23x9-10 |
輪子尺寸-后輪 | mm | 5.00-8 | 5.00-8 | 18x7-8 |
輪胎數-前輪/后輪(x=驅動輪) | 2x/2 | 2x/2 | 2x/2 | |
前輪輪距 | b10(mm) | 930 | 930 | 930 |
后輪輪距 | b11(mm) | 920 | 920 | 970 |
門架/貨叉—前/后傾角 | 6/10 | 6/10 | 6/10 | |
門架縮回時高度 | h1(mm) | 2015-2610 | 2015-2610 | 2015-2610 |
起升高度 | h3(mm) | 3000-6000 | 3000-6000 | 3000-6000 |
作業時門架最大高度 | h4(mm) | 4067-7067 | 4067-7067 | 4067-8067 |
護頂架高度(駕駛室) | h6(mm) | 2100 | 2100 | 2100 |
座位高度/站立高度 | h7(mm) | 1040 | 1040 | 1040 |
牽引栓高度 | h10(mm) | 260 | 260 | 260 |
總體長度 | l1(mm) | 3270 | 3270 | 3270 |
叉面長度 | l2(mm) | 2200 | 2200 | 2200 |
總體寬度 | b1(mm) | 1130 | 1130 | 1130 |
貨叉尺寸 | s/e/l(mm) | 40/120/1070 | 40/120/1070 | 40/120/1070 |
叉架DIN 15 173,等級/類型A,B | 2A | 2A | 2A | |
貨叉架寬度 | b3(mm) | 1088 | 1088 | 1088 |
門架下端離地間隙 | m1(mm) | 105 | 105 | 105 |
軸距中心離地間隙 | m2(mm) | 125 | 125 | 125 |

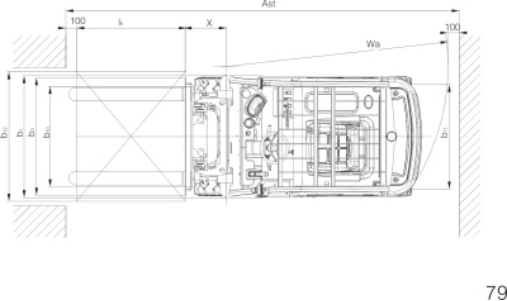

通道寬度,托盤寬度1000×1200(1200跨貨叉放置) | Ast(mm) | 3630 | 3630 | 3630 |
通道寬度,托盤寬度800×1200(1200沿貨叉放置) | Ast(mm) | 3830 | 3830 | 3830 |
轉彎半徑 | Wa(mm) | 2130 | 2130 | 2130 |
行駛速度,滿載/空載 | Km/h | 10/11 | 13/14 | 15/16 |
提升速度,滿載/空載 | Km/h | 0.24/0.36 | 0.28/0.372 | 0.32/0.40 |
下降速度,滿載/空載 | Km/h | 0.36/0.42 | 0.36/0.42 | <0.36/0.42 |
最大爬坡能力,滿載/空載 | % | 15/20 | 15/20 | 15/20 |
驅動電機功率 | kw | 8(AC) | 8(AC) | 11(AC) |
提升電機功率 | kw | 10(DC)/8.6(DC) | 10.6(AC) | 12(AC) |
蓄電池電壓/額定容量 | V/Ah | 48/450(500) | 48/450(560\630) | 48/560(630) |
蓄電池重量 | kg | 760 | 760 | 760 |
驅動控制系統 | AC | AC | AC |
