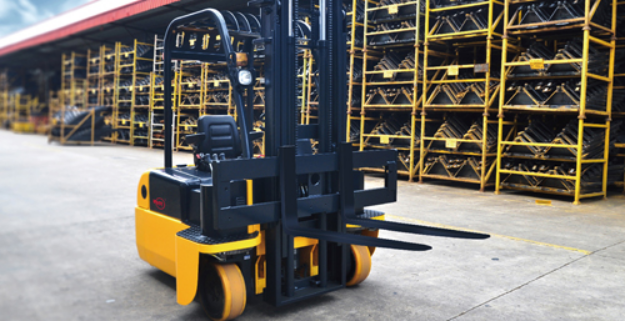

四向叉車CSD16 20
靈活便捷,駕駛自如,小小空間,隨意搬運
CSD型叉車是一款多功能四向叉車,此叉車能前后縱向行駛,也可以左右橫向行駛;與普通叉車相比較,CSD型叉車更加靈活便捷,機動性能卓越。橫向行駛功能使其在搬運細長型物料時的靈活性更為明顯,這也是普通叉車所無法比擬的最大特點。
CSD型四向叉車以蓄電池為動力源,以電動機及其控制系統作為本車的動力系統,具有噪音小,無排放污染,綠色環保的特點。
CSD型四向叉車的驅動控制系統采用交流變頻控制系統,驅動電機采用交流電機,使本車更具有性能穩定,質量可靠,高效節能,電機免維護,使用壽命長的特點。
CSD型四向叉車采用雙電機驅動,雙轉向系統,使叉車具備了前后左右四向行駛的功能,操作者可以根據不同的環境和工況,任意選擇合適的功能。
CSD型四向叉車的縱向和橫向功能切換,由電控系統預先編制好的程序進行控制,具有開機通電自動檢測功能,無論叉車斷電停機(或故障)發生在何種狀態,當叉車再次通電開機后,控制系統都會(huì )自動進行檢測,并在極短的時間內使叉車恢復到初始狀態。
CSD型四向叉車采用多功能儀表,具有電量顯示,運行時間顯示,故障自診斷與報警等功能,操作者可以隨時了解叉車的運行狀況,便于維修和故障排除。
產品介紹
技術參數
型號 | CSD16 | CSD20 | |
驅動方式 | 前輪雙電機驅動 | ||
駕駛方式 | 坐駕 | 坐駕 | |
額定載荷 | Q(kg) | 1600 | 2000 |
載荷中心距 | c(mm) | 500 | 500 |
前懸距 | x(mm) | 330 | 350 |
軸距 | mm | 1300 | 1350 |
自重(帶電瓶) | kg | 3600 | 4300 |
軸負載,滿載時前/后軸 | kg | 4500/700 | 5000/800 |
軸負載,空載時前/后軸 | kg | 1950/1650 | 2360/1940 |
輪子 | 高彈性實心輪胎 | ||
輪子尺寸,前輪 | 406×152 | 406×152 | |
輪子尺寸,后輪 | 15×4 1/2-8 | 15×4 1/2-8 | |
輪,前后數量(×=驅動輪) | 2×/2 | 2×/2 | |
前輪輪距 | b10(mm) | 1133 | 1133 |
后輪輪距 | b11(mm) | 165 | 165 |
門架/貨叉-前/后傾角 | ° | 3/5 | 3/5 |
門架縮回時高度 | h1(mm) | 2000-2690 | 2000-2690 |
起升高度 | h3(mm) | 3000-6200 | 3000-6200 |
作業時門架最大高度 | h4(mm) | 3800-7000 | 3800-7000 |
護頂架高度(駕駛室) | h6(mm) | 2100 | 2100 |
座位高度/站立高度 | h7(mm) | 990 | 990 |
牽引栓高度 | h10(mm) | 560 | 560 |
總體長度 | l1(mm) | 2890 | 2940 |
叉面長度 | l2(mm) | 1820 | 1870 |
車體寬度 | b1(mm) | 1622 | 1622 |
貨叉尺寸 | s/e/l(mm) | 35/100/1070 | 35/120/1070 |
叉架DIN 15 173,等級/類型A,B | 2A | 2A | |
叉架寬度 | b3(mm) | 1560 | 1560 |
門架下端離地間隙 | m1(mm) | 90 | 90 |
軸距中心間隙 | m2(mm) | 100 | 100 |
通道寬度,托盤1000×1200(1200跨貨叉放置) | Ast(mm) | 3150 | 3150 |
通道寬度,托盤800×1200(1200沿貨叉放置) | Ast(mm) | 3280 | 3280 |
轉彎半徑 | Wa(mm) | 1500 | 1500 |
行駛速度,滿載/空載 | Km/h | 10/10 | 10/10 |
提升速度,滿載/空載 | m/s | 0.29/0.45 | 0.29/0.45 |
下降速度,滿載/空載 | 0.45/0.43 | 0.45/0.43 | |
最大爬坡能力,滿載/空載 | % | 15/20 | 15/20 |
驅動電機功率 | kw | 2×5(AC) | 2×5(AC) |
提升電機功率 | kw | 8.2(AC) | 8.2(AC) |
蓄電池電壓/額定容量 | V/Ah | 48/490 | 48/490 |
蓄電池重量 | kg | 900 | 900 |
駕駛員耳邊噪音等級符合DIN12053 | dB(A) | 68 | 68 |
