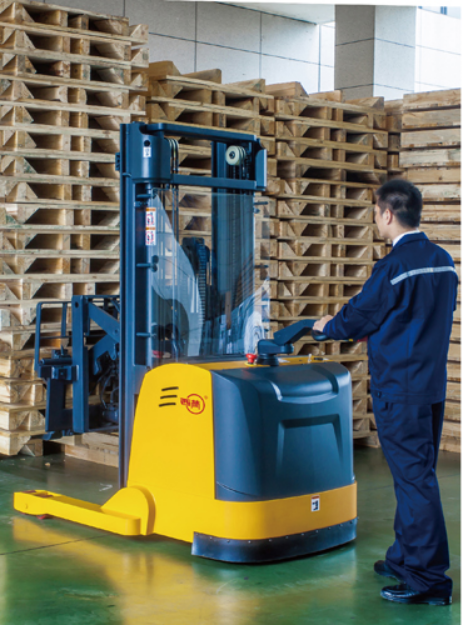

貨叉前移式堆垛車CQDH12A 15A 20A
■緊湊的結構適合在狹窄的通道內使用；
■無極調速控制，速度平穩、可控；
■貨叉可以前后伸縮，剪叉伸縮距離在500mm以上；
■智能化的再生制動系統；
■作業時貨叉伸縮平穩，無沖擊；
■改良后的設計進一步提高了額定載重和起升高度；
■可選配：
1）側移；
2）全自由提升門架；
3）電轉向（立式驅動輪）；

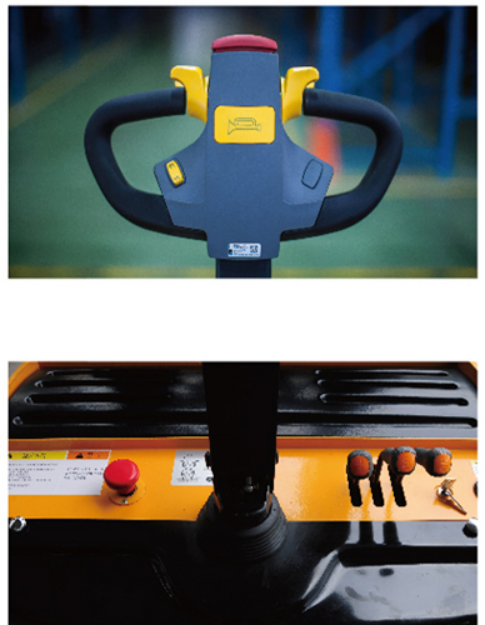

4）集中控制手柄。
產品介紹
型號 | CQDH12A | CQDH15A | CQDH20A | |
驅動方式 | 電動 | 電動 | 電動 | |
駕駛方式 | 站駕（選配助力轉向） | 站駕（選配助力轉向） | 站駕（選配助力轉向） | |
額定載荷 | Q（kg） | 1250 | 1500 | 2000 |
載荷中心距 | c(mm) | 500 | 500 | 500 |
前懸距 | x(mm) | 365/353 | 287/315 | 265/262 |
輪距 | y(mm) | 1295 | 1319/1354 | 1462/1481 |
自重（含蓄電池） | 1800/1850/1900/1950/2000/2050 | 2250/2300/2350/2500/2550/2600 | 2450/2500/2550/2700/2750/2800 | |
輪子 | 聚氨酯輪 | 聚氨酯輪 | 聚氨酯輪 | |
輪子尺寸-前輪 | mm | 250x82 | 250x82 | 250x82 |
輪子尺寸-后輪 | mm | 150x82 | 125x82x2 | 125x82x2 |
輪胎數-前輪/后輪（x=驅動輪） | 1×+2/2 | 1×+2/4 | 1×+2/4 | |
附加輪 | 150×62×2 | 150×62×2 | 150×62×2 | |
前輪輪距 | b10(mm) | 715 | 715 | 715 |
后輪輪距 | b11(mm) | 1050/1110 | 1074/1154 | 1120 |
門架/貨叉，前/后傾角 | 2/5 | 2/5 | 2/5 | |
門架縮回時高度 | h1(mm) | 1603/1853/2103/2353/2603/2163/2323/2483 | 1619/1869/2119/2369/2619/2179/2341/2499 | 1625/1875/2125/2375/2625/2185/2345/2505 |
自由提升高度 | h2(mm) | 1575/1700/1825 | 1575/1700/1825 | |
起升高度 | h3(mm) | 2000/2500/3000/3500/4000/4500/5000/5500 | 2000/2500/3000/3500/4000/4500/5000/5500 | 2000/2500/3000/3500/4000/4500/5000/5500 |
作業時門架最大高度 | h4(mm) | 2881/3381/3881/4381/4881/5381/5881/6381 | 2881/3381/3881/4381/4881/5381/5881/6381 | 2897/3397/3897/4397/4897/5397/5897/6397 |
總體長度 | l1(mm) | 2327/2340 | 2364/2384 | 2550/2574 |
叉面長度 | l2(mm) | 1257/1270 | 1289/1314 | 1480/1504 |
車體寬度 | b1(mm) | 1166-1226/950 | 1220/950/1300/950 | 1220/950/1300/950 |
貨叉尺寸 | s/e/l(mm) | 35×100×1070 | 35×100×1070 | 40×100×1070 |
前移距離 | l4 (mm) | 500 | 500（1200） | 500（1200） |
軸距中心離地間隙 | m2(mm) | 50 | 50 | 50 |
通道寬度，托盤1000×1200（1200跨貨叉放置） | Ast(mm) | 2731/2740 | 2742/2767 | 2928/2950 |
通道寬度，托盤800×1200（1200沿貨叉放置） | Ast(mm) | 2783/2794 | 2806/2830 | 2996/3019 |
轉彎半徑 | Wa(mm) | 1658 | 1613/1647 | 1779/1799 |
行駛速度，滿載/空載 | Km/h | 4.8/5 | 4.8/5 / 4.8/5 | 4.8/5 / 4.8/5 |
提升速度，滿載/空載 | m/s | 0.12/0.15 | 0.095/0.12 | 0.095（帶側移）0.08（不帶側移）/0.12 |
下降速度，滿載/空載 | m/s | 0.35/0.30 | 0.2/0.15 | 0.2/0.15 |
爬坡能力，滿載/空載 | % | 5/12 | 5/12 | 5/12 |
行車制動 | 電磁制動 | 電磁制動 | 電磁制動 | |
驅動電機功率 | kw | 0.9（DC）/（1.2AC） | 1.5AC/2.2AC | 2.2AC |
提升電機功率 | kw | 3.3/24 | 3.3(4.5)/24 | 4.5/24 |
蓄電池電壓/額定容量 | V/Ah | 24/320 | 24/320、360、460 | 24/490（525） |
蓄電池重量 | kg | 285 | 285（375、400） | 380 |
蓄電池尺寸（長x寬x高） | mm | 812×324×535 | 812×324×535/812×324×560/812×324×575 | 774×332×580/776×334×580 |
駕駛員耳邊噪音等級符合DIN12053 | dB(A) | 75 | 75 | 75 |
全電動堆垛車保養知識
新車啟用前的檢查和維護
為遵循有關行業規定及保證車子在運輸中的絕對安全考慮，新出廠的車子可能在第一次啟用前蓄電池內部均未帶電解液(除內地銷售外)。
車子在出廠時隨車備有配制好的蓄電池電解液。在第一次使用前由專業人員將蓄電池電解液灌入蓄電池內。首先，將車子置于通風良好的場所，打開蓄電池箱蓋，并將蓄電池頂部塑料蓋全部掀開。用塑料漏斗將裝有蓄電池電解液的塑料壺提起，慢慢將電解液灌入蓄電池內，直至能看到液面。待全部蓄電池灌滿后，按初充電的操作要求對電瓶及時進行初充電。
日常檢查
檢查液壓油油位：
將貨叉降到最低位置，加油量為12L。液壓油選用推薦牌號。
檢查蓄電池電量；
參見蓄電池的使用和維護。
根據需要檢查
清洗車子
檢查并擰緊各緊固件
檢查車輪損壞情況
